?可脫機工作的高清車牌識別系統
我單位產品優勢：
1、高清網絡硬件識別一體機?????
2、現場安裝簡單，全網絡連接??????
3、調試簡單，基本無需調試????
4、識別率高，彎道、惡略天氣均可正確識別
5、脫機固定車可正常出入

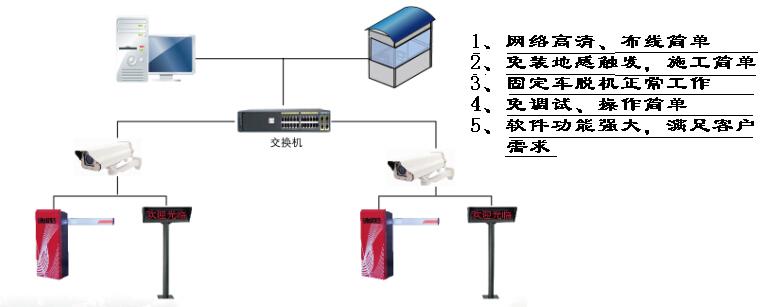

系統簡介
我司采用DSP嵌入式硬件圖像處理器研制開發的PA-WT汽車牌照自動識別車輛出入管理系統，具有方便快捷、準確可靠、保密性好、靈敏度高、節省用戶投資，安全高效，使用壽命長、形式靈活、功能強大等眾多優點，是單純智能卡識別所不能比擬的，它將取代單純智能卡識別而成為新一代的主流。
車牌識別具有的優點：
1、系統具有的功能：
通過車牌識別技術的引進，一套硬軟件結合的信息化管理系統，有效地結合自動門、道閘系統，對車輛身份進行充分驗證，只有授權的車輛才能通行；并建立強大的車輛數據庫，對車輛的出車記錄、等多方面信息進行采集，并提供數據統計分析功能，定制化地提供符合用戶需求的各種報表，具體功能如下：
1.?遠距離識別：
可實現不停車快速進出。車輛進出通道時自動識別車牌。
2.LED顯示：
LED平時滾動單位發布信息和時間，當車輛通過是顯示車輛 “車號相關信息。
3.圖像抓拍
出入口可以做到無人值守，當車輛出入時，系統自動抓拍，記錄可按車號查詢。實時車輛拍照比對，供管理人員瀏覽查對。
4.軟件權限管理：
智能權限設置、管理功能，人員管理、統計車狀態查詢、記錄查詢、統計分析。
5.車輛管理：
當車輛按時出場、按時回場時，在數據庫中做標記，同時抓拍當時照片，方便查詢。
我單位車牌識別系統軟件優勢：
1、?識別率高，大于98%
2、?無車牌處理方式：
1、?當無牌車輛進入系統可以自動生成車牌，或者操作員手動分配車牌，目的是解決車輛進出高峰期時堵車。無牌車輛出場時，系統自動判斷，如果場內只有一輛無牌車輛，則自動收費，如果有多輛，系統將所有無牌車輛的進時照片調出，供收費員選擇，確定完自動收費。
3、車牌識別錯誤處理方法：
車牌識別做不到100%識別，當出現個別識別錯誤的情況下，收費員可在空閑時間進行檢查修改，出場是按照正確的車牌進行收費。
4、一個車位多輛車的處理方法：
系統帶關聯車位功能，當場內進入一輛車后，系統會自動判斷這個車位上有一輛車，當再進入一輛這個車位上的車，系統可自動抬桿按臨時車處理，或者不抬桿由收費員處理。
5、月租年租型車輛到期處理方法：
當這種車輛到期后，系統可自動轉成臨時車或者不抬桿提醒車主續費。
6、收費模式的多樣化：
軟件支持7種收費模式，10種車型的基礎上還支持商超等商業停車場收費需求，內設免時、代金、折扣收費功能。
一、?圖像識別系統主要設備：

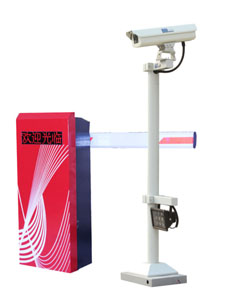

1、車牌識別一體機
車牌識別一體攝像機是專門針對停車場行業，推出的基于嵌入式的智能高清車牌識別一體機產品，獨家集車牌識別、攝像、前端儲存、補光等一體，采用高清寬動態 CMOS 和 TI DSP，峰值計算能力高達 6.4Ghz。基于車牌自動曝光控制算法，成像優異。具有極佳性能、多功能、高適應性、強穩定性等特點，是停車場管理系統車牌識別功能的最佳應用形態。
2產品功能
2.1產品特性
◆ 極致優化的嵌入式車牌識別算法：綜合識別率高于99%
◆ 視頻流識別優化處理：最大程度的保證識別準確率
◆ 優異的成像自動控制：自動跟蹤光線變化、有效抑制順光和逆光；夜間抑制汽車大燈；補光燈基于圖像分析算法進行控制，避免了傳統基于光敏電阻補光的不穩定性
◆ 可脫機運行：前置數據存儲功能
◆ 無車牌車輛智能處理：多觸發機制保證無車牌（或嚴重污損等）車輛的正常通行管理
◆ 產品穩定：優異的硬件架構和穩定的算法
??調節相機：電動調焦，遠程控制
2.2功能詳解
1.車牌識別
◆ 支持牌照類型：普通藍牌、黑牌、黃牌、雙層黃牌、警車車牌、新式武警車牌、新式軍牌、使館車牌、港澳進出大陸車牌
◆ 識別特征：號碼、顏色、類型、寬度
◆ 輸出結果：車輛特征圖像、車牌圖像、牌照號碼、顏色、類型、時間??????????????????????????????????????
2.成像
◆ 高清 H.264，MJpeg 輸出；支持輸出 JPEG 格式抓圖
◆ 支持線圈、視頻、485、網絡等觸發方式?
◆ 支持智能自動、手動調節白平衡
◆ 手動調光，基于圖像的燈光控制
◆ 基于車牌亮度的曝光控制
3.其他多樣化功能
◆ 支持連續視頻采集與抓拍同時具備的工作模式，并且兩種模式的成像? 參數獨立控制
◆ 支持 OSD 信息疊加
◆ 具有即時上報工作狀態功能，包括：工作狀態、客戶端連接狀態等?
◆ 支持網絡自動連接、即插即用
2.3網絡功能
??提供一個10M/100M兼容的以太網端口
??具備WEB服務器功能，可以通過瀏覽器訪問
??支持TCP/IP協議等多種網絡協議，可以通過應用軟件或web瀏覽器設置參數、查看設備狀態，可以通過網絡報警
??支持動態IP地址，支持局域網、Internet（ADSL、有線通）
??可以通過網絡遠程升級，實現遠程維護
??每個設備占用一個IP地址，多個用戶可以同時進行網絡監控
3產品指標
3.1電氣指標
1.供電電源：9~24V---2A（選配適配器）
2.功耗：小于10W
3.通訊連接方式：SDK、ONVIF、HTTP、RTSP、TCP、RS485、IO
3.2機械指標
外形尺寸：452x145x133mm
3.3工作環境指標
1.工作溫度：-25℃ ~ 70 ℃
2.工作濕度：≤90%2、視頻分析服務器

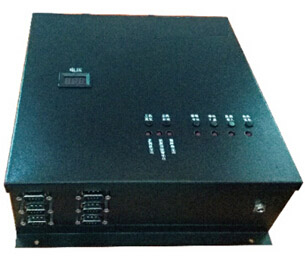

3、?嵌入式工業主機：
嵌入式管理主機是 BSS 針對智能停車場系統、車牌識別系統、部隊派車系統、訪客系統、官兵請銷假系統專門開發，采用最新的嵌入式處理技術與圖形處理技術，按照目前通用的PC 管理主機的軟件操作界面進行設計，取代現有的停車場出口管理計算機（含系統軟件、視頻采集卡、通訊卡、防雷器等），解決停車場系統管理電腦故障、脫機使用無進出場圖像的難題，杜絕操作人員使用無關軟件，避免病毒影響，內置硬件看門狗永不死機保證系統正常 365 天*24 小時無故障運行。
硬件參數：
電源：外接 AC220V
視頻輸入：網絡攝像機
視頻接頭：TCPIP
串口：系統 6 個串口默認為 RS232,接通訊轉換器
顯示器接口：標準 VGA 接口
網口：10/100M 自適應網口
操作溫度： -20℃到60℃
儲存溫度： -40℃到70℃
濕 度： 10% 到 95% 無冷凝
5、智能道閘：
技術參數???
1.工作電壓：AC220V±10%50HZ?? AC110V±10%50HZ/60HZ
2.工作環境溫度：-40℃～85℃
3.定額公率：70W/150W
4.相對溫度：≥90%
產品特點：
1．特殊轉動結構，無齒輪、無皮帶轉動，無需保養，使用穩定，壽命更長久.
2．.特殊設計的平衡結構，使閘桿慢起動，快運行，慢停止，
3．排除了閘桿運行帶來的抖動。
4．閘桿永久90度運行，排除故障而帶來360度運轉的意外發生。
5．特殊設計低速鋁外殼電機，波箱連體設計，低噪音，散熱快。
6．驅動機構設計智能過熱保護系統，在頻繁使用下，控制馬達的溫升，使馬達不易燒壞。
6、補光燈：
夜晚或者光線不足時，建議采用閃光燈或者 LED車牌補光燈。對于完全地面的停車場，夜晚需要開啟環境光源。 我公司提供效果良好的 LED 補光燈。
7、室外高亮顯示屏
產品參數：
1、軟硬件的技術要求符合國家及行業標準(電子部《SJ/T11141-2003》)；?
2、顏色種類：單紅色顯示；
4、象素點直徑：P10
5、控制方式：異步控制；
6、顯示屏尺寸（MM）總尺寸（含邊框）（MM）700*220*130MM??
7、發光均勻：無抖動閃爍現象
8、畫面更新：120幀/秒；
9、整屏結構平整，平整度小于1mm；??
11、垂直視角：≥1600；
12、水平視角：≥1600；?
13、亮度：≥150 cd/㎡；??
14、屏體邊框：1.2M冷軋鋼板焊接，噴塑。
15、使用環境：室外
產品特點：
空閑時間顯示時間及廣告語，進車是顯示臨時車或者固定車車牌號。

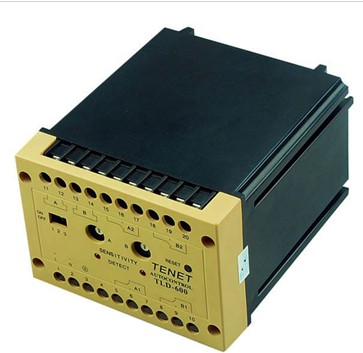

8、車輛檢測器：
技術參數：
??工作電源：?AC 220V@20mA?
??頻率范圍：?20KHz—170KHz
??靈 敏 度：? 三級可調
??反應時間：?180毫秒
??環境補償：?自動飄移補償
??線圈電感：?推薦80uH—300uH（包含連接線）
最大50uH—500uH（包含連接線）
??連線長度：?最長5米，每米至少絞合20次，總電阻小于10歐姆。
??儲存溫度：?-40oC到+85oC
??工作溫度：?-20oC到+65oC
??相對濕度：?最大95%
??外形尺寸：?85×74×36mm
9、攝像機立桿：
收費車道上的車牌識別攝像機要求在安裝在各收費車道的安全島上。?

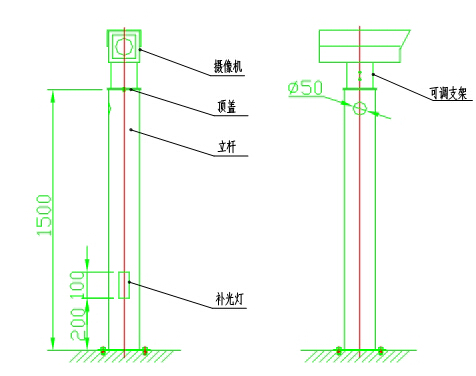

安裝設計圖如下：
①、立桿采用熱鍍鋅鋼桿，壁厚：>4.5mm；
②、立桿設計風速：抗12級臺風；
③、立桿防曬、防水、耐溫；
④、立桿高度為1.5M，高度可結合現場而調改；
⑤、立桿底板用兩組四向16厘六角鏍絲鎖固定桿身；
⑥、立桿本身之結構強度須經生產廠家校驗后方可生產；
⑦、頂端設備承重量：20Kg。
⑧、外觀：銀灰色；
⑨、防護等級：IP66
⑩、立桿與觸發地感線圈之間的距離在5.5-6.5米之間。
10、 管理電腦功能
?完成智能卡車牌對比識別、及卡掛失處理。
?控制出、入口設備的參數設定功能。
?采集出入口智能卡讀寫器內保存的記錄，并整理建庫。
?生成各類統計報表。
?指揮并控制出、入口各設定功能及進行系統動態控制。
?運行可靠，數據準確一致，不丟失，運行出錯后，能迅速、準確地恢復。
?密碼確定使用權限，保護數據安全。
三．系統軟件功能
車牌識別系統。
1)車牌識別系統
系統可根據車載卡及車輛全景圖片及特征圖片，完成車輛特征的判斷，結合觸發機制，系統提供車輛行駛方向、經過時間、地點、車輛類型、車牌號碼等基本信息。
車牌識別模塊技術參數
①、視頻觸發捕獲率：
監控區域內對5km/h～160km/h行駛的車輛圖像捕獲率達99%以上。
②、車輛號牌識別準確率：
白天車輛號牌識別準確率大于95%；夜間車牌識別準確率90%以上。
③、車牌捕獲類型：
可識別02式牌照（GA 36.1-2001）；92式牌照（GA 36-92）；軍車牌照；警車牌照；武警車牌照；港澳車內地牌照；使館車輛等牌號。如出現新型車輛牌號，系統建設單位應免費升級軟件。
⑤、車牌顏色識別
系統對彩色（要求顏色）及黑白車牌的顏色（不要求顏色）均能有效的識別。
? 在入場讀卡時抓拍車輛的外觀、顏色、車牌號等，并送至管路中心服務器作為資料存檔
? 在出場讀卡時抓拍車輛的外觀、顏色、車牌號，并自動從管理中心服務器中調出該卡入場圖像資料作對比，同時資料存入服務器。
? 可獨立關閉此系統，進入車輛出入全自動狀態。
? 車輛圖像可供有關人員隨時查閱。
? 圖像的總存儲量根據硬盤容量大小而定，最少可保證留有一年以上的車輛出入圖像

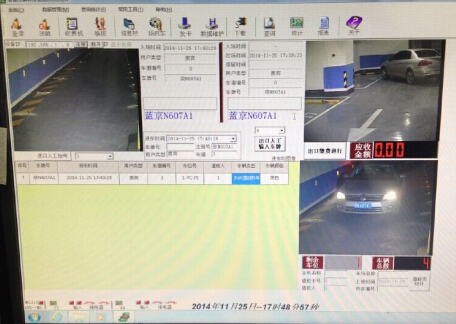

部分界面：
系統視頻展示： 軍牌識別http://v.youku.com/v_show/id_XODAzMjAzODY4.html
?????????????? 地庫出：http://v.youku.com/v_show/id_XODAzMjI2NDIw.html
?????????????? 軟件安裝與設置：http://v.youku.com/v_show/id_XODM3MjI2OTgw.html
|
